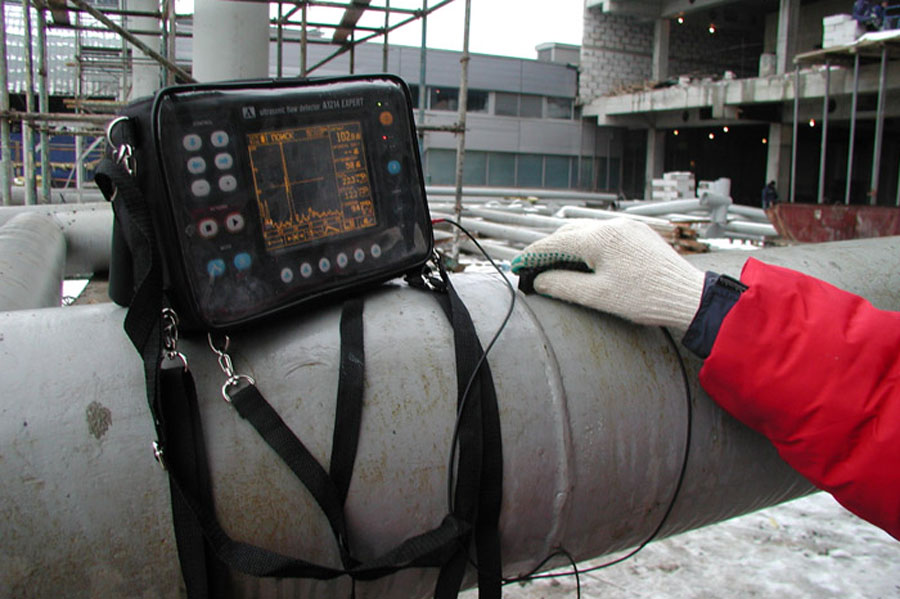

Механизированный ультразвуковой контроль (МУЗК)

Механизированный ультразвуковой контроль — современное развитие классического УЗК, в котором перемещение преобразователя и сбор данных выполняет сканер, а не рука оператора. Это повышает скорость, повторяемость и достоверность контроля, особенно на протяженных швах и ответственных объектах. Что это за метод, чем он отличается от ручного, как работает и где применяется, рассказывают эксперты компании Невский Орден.

Что такое механизированный ультразвуковой контроль

Механизированный ультразвуковой контроль (МУЗК) — это метод неразрушающего контроля, в котором ультразвуковой преобразователь перемещается по объекту с помощью механизированного сканера. Оператор задает параметры и контролирует процесс, а сканирование и регистрация сигналов выполняются автоматизированно.

Как и обычный УЗК, метод основан на отражении ультразвуковых волн от внутренних дефектов. Волна проникает в металл, отражается от трещин и несплошностей и возвращается к преобразователю. Отличие в том, что данные собираются с точной привязкой к координатам, а результат сохраняется для анализа и документирования.

Чем механизированный УЗК отличается от ручного

Главное отличие — в способе перемещения преобразователя и фиксации данных. У ручного и механизированного контроля разные возможности, и понимание этой разницы помогает выбрать подходящий вариант.

Ключевые отличия МУЗК от ручного контроля:

• Перемещение датчика — сканером, а не рукой оператора.
• Привязка к координатам — каждый сигнал фиксируется по месту.
• Сохранение данных — результат документируется и архивируется.
• Повторяемость — контроль воспроизводим при повторной проверке.

За счет этого МУЗК дает более стабильный и проверяемый результат. Ручной контроль остается удобным для разовых и труднодоступных участков, а механизированный выигрывает на ответственных и протяженных объектах.

Принцип работы и алгоритм проведения контроля

Метод работает по тем же физическим законам, что и классический ультразвуковой контроль. Сигнал вводится в металл, отражается от дефекта и регистрируется, но весь процесс ведется в механизированном режиме.

Алгоритм процедуры:

• Подготовка поверхности — очистка и нанесение контактной среды.
• Установка сканера — закрепление на объекте и задание траектории.
• Сканирование — автоматизированное перемещение преобразователя.
• Регистрация сигналов — отраженные волны фиксируются с привязкой к координатам.
• Расшифровка данных — специалист анализирует результат и оформляет заключение.

Итогом является документированная карта дефектов, в котором они указаны с обозначением их точного местоположения.

Какие дефекты выявляет МУЗК

Метод рассчитан на внутренние дефекты, которые отражают ультразвуковую волну. При этом механизированный режим повышает точность их обнаружения и локализации.

МУЗК выявляет такие дефекты:

• Трещины — внутренние, в том числе мелкие.
• Непровары — несплавление металла шва и основы.
• Поры и раковины — газовые полости внутри металла.
• Шлаковые включения — инородные частицы в шве.
• Расслоения — нарушения сплошности металла.

По каждому дефекту метод определяет глубину, координаты и размеры.

Где применяется механизированный УЗК

МУЗК заказывают если, важны высокая достоверность и документируемость контроля. Это в первую очередь ответственные объекты с высокими требованиями к надежности.

Основные сферы применения:

• Нефтегазовая отрасль — магистральные и технологические трубопроводы
• Энергетика — сосуды под давлением, реакторное оборудование
• Строительство — ответственные металлоконструкции и стыки
• Машиностроение — корпусные детали и сварные узлы

Метод особенно эффективен на протяженных швах, где ручной контроль слишком трудоемок. Механизация ускоряет работу и исключает пропуски за счет сплошного сканирования.

Преимущества и ограничения метода

Преимущества МУЗК:

• Высокая скорость — сплошное сканирование протяженных объектов.
• Повторяемость — воспроизводимый и проверяемый результат.
• Документирование — сохранение данных с привязкой к координатам.
• Снижение влияния человека — меньше зависимость от усталости оператора.

Минусы метода:

• Дороже ручного контроля — нужны сканеры и ПО.
• Требует подготовки объекта — установки и настройки сканера.
• Менее удобен на сложной геометрии — в труднодоступных зонах.

Для разовых и точечных задач часто достаточно ручного УЗК.

Оборудование для механизированного УЗК

Метод реализуется на связке сканера, дефектоскопа и программного обеспечения. Эти компоненты работают как единый комплекс и определяют возможности контроля.

В состав оборудования входят:

• Механизированные сканеры — перемещают преобразователь по объекту.
• Ультразвуковые дефектоскопы — генерируют и принимают сигналы.
• Преобразователи — вводят ультразвук в металл.
• Программное обеспечение — обрабатывает данные и строит карту дефектов.

Многоканальные системы охватывают большую площадь за один проход, ускоряя контроль.

Нормативная база

Механизированный ультразвуковой контроль осуществляется по действующим нормативным документам. Они задают методику, параметры контроля и порядок оформления результатов.

Основные документы:

• ГОСТ Р 55724 — ультразвуковой контроль сварных соединений.
• ГОСТ 14782 — методы ультразвукового контроля.
• Отраслевые РД — требования к контролю конкретных объектов.

Благодаря неукоснительному следованию нормативам, результаты являются сопоставимыми и признаваемыми. Конкретные параметры контроля привязывают к объекту и его документации.

Механизированный ультразвуковой контроль — это скорость, повторяемость и документируемость диагностики на ответственных объектах. Заказать МУЗК  вы можете у компании Невский орден.
