Ультразвуковая дефектоскопия (УЗД)
Ультразвуковая дефектоскопия — это метод неразрушающего контроля, при котором с помощью ультразвуковых волн выявляют внутренние и поверхностные дефекты в материалах и изделиях.
Во время контроля ультразвуковые колебания вводят в объект с помощью пьезоэлектрического преобразователя. Если внутри материала есть несплошность — например, трещина, пора, непровар или расслоение, — ультразвуковая волна отражается от нее. Дефектоскоп регистрирует отраженный сигнал, а дефектоскопист по его параметрам определяет наличие дефекта, его координаты, глубину залегания и условные размеры.
Принцип работы ультразвуковой дефектоскопии
Процесс можно разбить на несколько этапов:
- Генерация ультразвука. Пьезоэлектрический преобразователь содержит пьезоэлемент, который меняет форму под действием электрического поля. Короткий электрический импульс вызывает его быстрое деформирование и возвращение в исходное состояние. В результате возникают механические колебания, которые передаются в материал в виде ультразвуковой волны. Это явление называют обратным пьезоэлектрическим эффектом.
- Распространение волны. Ультразвук проникает внутрь объекта. В однородном материале волна идет прямолинейно. Но если на ее пути встречается неоднородность — трещина, пора, неметаллическое включение, граница между разными материалами (например, металл и воздух) — волна частично отражается от нее, частично преломляется или рассеивается.
- Прием и преобразование сигнала. Преобразователь улавливает вернувшиеся отраженные волны и преобразует механическую энергию обратно в электрический сигнал (прямой пьезоэффект).
- Анализ данных. Электронный блок дефектоскопа обрабатывает сигнал: усиливает его, оцифровывает. Прибор измеряет два ключевых параметра:
- Время задержки между отправкой импульса и приемом эха. Зная скорость звука в материале, дефектоскоп вычисляет, на какой глубине находится отражающая поверхность (дефект).
- Амплитуду отраженного сигнала. Она дает представление о размере дефекта.

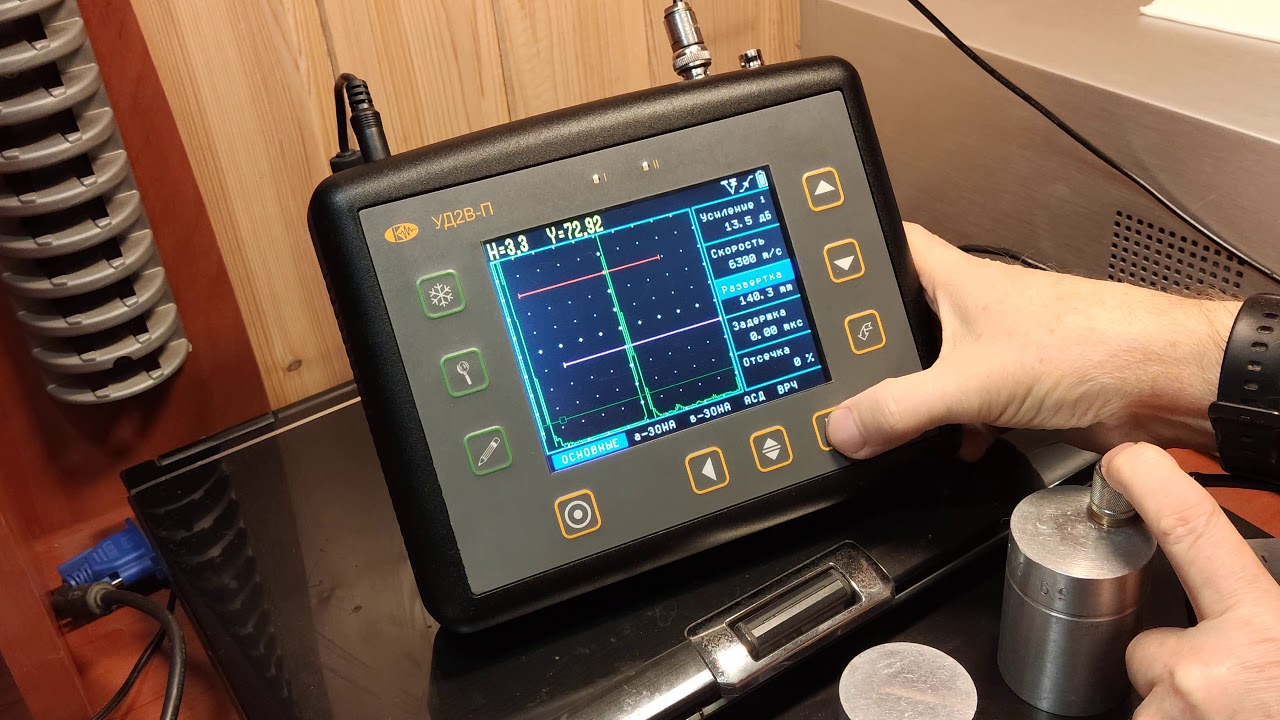

- Интерпретация результатов. Специалист смотрит на экран прибора и по характеру сигналов определяет: есть ли дефект, где он расположен, какого примерно размера и какой может быть природы.
Какие бывают методы проведения ультразвуковой дефектоскопии
На практике используют разные подходы, в зависимости от задачи:
- Эхо-метод. Самый распространенный. Один и тот же преобразователь работает и на излучение, и на прием. Позволяет точно определить координаты и глубину дефекта, при этом нужен доступ только с одной стороны объекта.
- Теневой метод. Здесь два преобразователя: один с одной стороны объекта излучает волну, другой с противоположной — принимает. О дефекте судят по ослаблению или исчезновению прошедшего сигнала. Метод устойчив к помехам, но двусторонний доступ не всегда доступен.
- Резонансный метод. Основан на возбуждении в объекте собственных колебаний. Его часто применяют для измерения толщины стенок, поиска зон расслоения или коррозии при одностороннем доступе.
Есть и более специализированные подходы. Например, дельта-метод, который анализирует дифракцию (рассеяние) волн на краях дефекта, чтобы точнее оценить его форму и объем.
Перед контролем поверхность тщательно очищают от грязи, ржавчины, краски. Это необходимо, чтобы исключить ложные сигналы. Для хорошего акустического контакта между датчиком и объектом наносят специальную жидкость (гель, масло).
В итоге ультразвуковая дефектоскопия позволяет «заглянуть» внутрь изделия, не разрушая его, и найти скрытые изъяны, которые не видны при внешнем осмотре.
Объекты контроля
УЗД применяют для проверки различных материалов и объектов:
- сварные соединения — стыковые, угловые, тавровые и другие;
- металлопрокат — листы, трубы, прутки, профили;
- поковки и штамповки;
- литые детали и заготовки;
- детали и узлы машин и оборудования;
- трубопроводы и их элементы;
- резервуары, сосуды и аппараты;
- металлоконструкции;
- рельсы и элементы железнодорожного пути;
- композитные и многослойные конструкции;
- бетонные и железобетонные конструкции — для отдельных задач ультразвукового контроля.
Возможность проведения ультразвуковой диагностики и выбор метода контроля зависят от свойств и конструкции объекта. Например, для толстого и тонкого изделия используют разные параметры контроля, а сложная форма детали может затруднить перемещение преобразователя по поверхности. Свойства материала также влияют на распространение ультразвука и качество получаемого сигнала. Поэтому для каждого объекта подбирают подходящую методику контроля, преобразователь и режим работы дефектоскопа.
Преимущества ультразвуковой дефектоскопии
- Выявляет внутренние дефекты. УЗД позволяет обнаруживать несплошности, которые находятся внутри материала и не видны при внешнем осмотре: трещины, поры, непровары, несплавления, расслоения и включения.
- Не повреждает объект. Для контроля не требуется вырезать образцы, разрушать изделие или нарушать его эксплуатационные свойства.
- Позволяет определить расположение дефекта. По параметрам отраженного сигнала можно установить координаты и глубину залегания несплошности, а в определенных условиях оценить ее размеры.
- Не требует доступа с двух сторон при использовании эхо-метода. Преобразователь перемещают по одной поверхности объекта, что особенно важно при контроле крупногабаритных конструкций и трубопроводов.
- Подходит для контроля значительной толщины материала. Ультразвуковые волны могут проникать на большую глубину, поэтому метод применяют для проверки толстостенных изделий.
- Дает результат непосредственно во время контроля. Специалист видит сигнал на экране дефектоскопа и может сразу оценить обнаруженную несплошность.
- Не связан с ионизирующим излучением. В отличие от радиографического контроля, при УЗД не используют рентгеновское или гамма-излучение.
- Позволяет автоматизировать контроль. Современные системы с фазированными решетками и автоматизированным сканированием могут регистрировать и сохранять результаты, а также формировать изображения контролируемого объекта.
